spettroscopio, a prisma

Tipo:

spettroscopio; image

Categoria:

Strumenti scientifici

Autore:

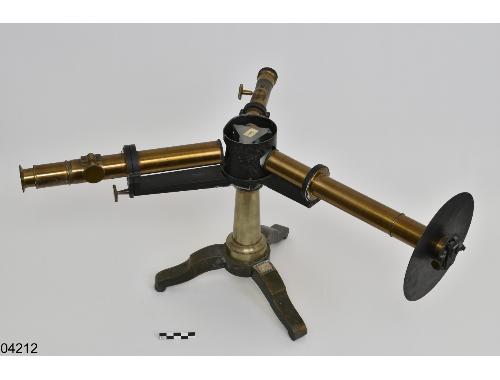

Spettroscopio a prisma, prodotto dalla ditta Tecnomasio Italiano, per l'analisi della luce emessa da gas rarefatti, contenuti in tubi a scarica, e da corpi incandescenti. Su un pesante treppiede in ottone è inserita una colonna girevole in ottone che sostiene una struttura sulla quale sono montati un disco orizzontale, e in direzione radiale, il collimatore fisso, il tubo portascala e il cannocchiale. La complanarità degli assi ottici di questi ultimi due tubi con l'asse del collimatore è ottenuta mediante viti per lo spostamento verticale. Al centro del disco, su di un piattello, è fissato il prisma equilatero (in pessime condizioni) protetto da un coperchio cilindrico, con tre aperture verticali, utilizzato per ridurre la luce ambientale. Il collimatore, chiuso verso il prisma da una lente convergente e dalla parte opposta da una fenditura micrometrica regolabile, posizionata nel fuoco dalla lente, raccoglie la luce emessa dalla sorgente. Il cannocchiale, mobile attorno all'asse perpendicolare al pano ottico dello spettroscopio e passante per il centro del disco, è composto da un obiettivo e da un oculare per la messa a fuoco della fenditura mediante vite micrometrica; esso raccoglie il fascio di luce uscente dal prisma. Il tubo portascala è chiuso all'estremità interna da una lente convergente e all'altra estremità da una scala micrometrica orizzontale posizionata nel fuoco della lente.
